ঐচ্ছিক EDS সহ ম্যাগনিফিকেশন ম্যাক্স 60,000X স্ক্যানিং ইলেক্ট্রন মাইক্রোস্কোপ 15nm রেজোলিউশন

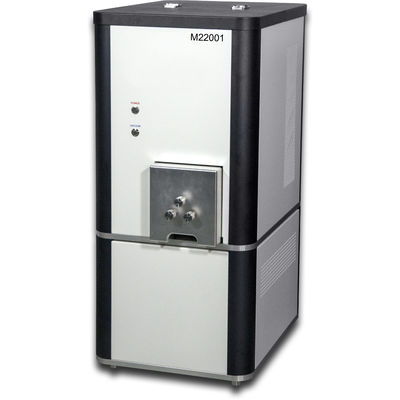

মৌলিক ডেস্কটপ SEM হিসাবে, M22001 সিরিজ অধিকাংশ ব্যবহারকারীর মৌলিক পরীক্ষামূলক চাহিদা মেটাতে পারে।এটি এসই (সেকেন্ডারি ইলেক্ট্রন) ডিটেক্টর এবং বিএসই (ব্যাকস্ক্যাটারড ইলেক্ট্রন) ডিটেক্টর দিয়ে সজ্জিত।লোড প্ল্যাটফর্মটি তিনটি অক্ষ (X, Y, R) দিয়ে কনফিগার করা যেতে পারে।ম্যানুয়াল প্ল্যাটফর্মটি একটি পাঁচ-অক্ষ (X, Y, R, Z, T) স্বয়ংক্রিয় প্ল্যাটফর্মে আপগ্রেড করা যেতে পারে।ইডিএস স্পেকট্রাম বিশ্লেষক সমস্ত সিরিজের পণ্যগুলিতে কনফিগার করা যেতে পারে।পণ্য নিম্নলিখিত কনফিগারেশন অন্তর্ভুক্ত:
বিশেষ:
- ম্যাগনিফিকেশন ম্যাক্স 60,000X।
- সংকেত সনাক্তকরণ: SE ডিটেক্টর+BSE ডিটেক্টর।
- ত্বরান্বিত ভোল্টেজ: 5kV থেকে 30KV, উচ্চ চিত্র রেজোলিউশন।
- EDS ঐচ্ছিক, উপাদান বিশ্লেষণের জন্য।
- উচ্চ ভ্যাকুয়াম সিস্টেম।
- টিল্ট স্টেজ কনফিগারেশন (0~45°)(ঐচ্ছিক)।
| আইটেম |
স্পেসিফিকেশন |
M22001 |
| রেজোলিউশন |
15nm (30kV, SE চিত্র) |
● |
| |
20nm (30kV, BSE চিত্র) |
● |
| বিবর্ধন |
30x~60,000x |
● |
| ত্বরিত ভোল্টেজ |
5kV থেকে 30kV (5kV/10kV/15kV/20kV/30kV-5 ধাপ) |
● |
|
সংকেত সনাক্তকরণ
|
(SEI)-সেকেন্ডারি ইলেক্ট্রন ইমেজ |
● |
| (BSEI)-ব্যাকস্ক্যাটারড ইলেক্ট্রন ইমেজ |
○ |
| * মাল্টি ডিটেক্টর (SEI+BSEI) |
○ |
| পর্যবেক্ষণ মোড |
আদর্শ অবস্থা |
● |
| চার্জ-আপ রিডাকশন মোড |
● |
| ইলেক্ট্রন বন্দুক |
ফিলামেন্টের ধরন, প্রাক কেন্দ্রীভূত টংস্টেন ফিলামেন্ট কার্টিজ |
● |
| বায়াস ভোল্টেজ সিস্টেম, স্বয়ংক্রিয় মোড |
● |
| ইলেক্ট্রন বন্দুক প্রান্তিককরণ, ম্যানুয়াল মোড |
● |
| লেন্স সিস্টেম |
ফোকাস লেন্স, 2-পর্যায়ের ইলেক্ট্রোম্যাগনেটিক কনডেন্সার লেন্স |
● |
| অবজেক্টিভ লেন্স, 1-স্টেজ ইলেক্ট্রোম্যাগনেটিক অবজেক্টিভ লেন্স |
● |
| ডিটেক্টর টাইপ, এসই ডিটেক্টর/বিএসই ডিটেক্টর |
● |
| স্টেজ সিস্টেম |
স্বয়ংক্রিয় বা ম্যানুয়াল
স্টেজ ট্রাভার্স, 3 অক্ষ সিস্টেম, X, Y-অক্ষ: 35mm / R-অক্ষ: 360°
|
● |
| চিত্র স্থানান্তর |
ইমেজ শিফট X, Y ইমেজ শিফট (±150um) |
● |
| সর্বোচ্চ নমুনার আকার |
ব্যাস 70 মিমি, উচ্চতা 30 মিমি |
● |
| ইমেজ স্ক্যানিং সিস্টেম |
দ্রুত স্ক্যান: 320x240 (স্ক্যান সময়: 0.1 সেকেন্ড।) |
● |
| ধীর স্ক্যান: 640x480 (স্ক্যান সময়: 3 সেকেন্ড।) |
● |
| ফটো মোড 1: 1280x960 |
● |
| ফটো মোড 2: 2560x1920 |
● |
| ফটো মোড 3: 5120x3840 |
● |
| চিত্র বিন্যাস |
BMP, JPEG, PNG, TIFF |
● |
| ডেটা প্রদর্শন |
ম্যাগনিফিকেশন, ডিটেক্টর টাইপ, অ্যাক্সিলারেটিং ভোল্টেজ, ভ্যাকুয়াম মোড, লোগো(টেক্সট), তারিখ এবং সময়, টেক্সট মার্কার, স্কেল বার |
● |
| শুন্য পদ্ধতি |
সম্পূর্ণ স্বয়ংক্রিয় মাল্টি মোড, উচ্চ ভ্যাকুয়াম
রোটারি পাম্প/100লিটার/মিনিট
টার্বো মলিকুলার পাম্প/ 70 লিটার/ সেকেন্ড
পাম্প ডাউন সময়: 3 মিনিটেরও কম
|
● |
| কন্ট্রোল ইউনিট সিস্টেম |
মাউস, কীবোর্ড
পিসি
|
● |
| সফটওয়্যার ফাংশন |
ইমেজ ফাইল খুলুন, সম্পাদনা করুন, ফাংশন সংরক্ষণ করুন
দৈর্ঘ্য, এলাকা, কোণ পরিমাপ
প্যারামিটার ইনিশিয়ালাইজেশন, ম্যাজ ক্যাপচার মোড কনভার্সন), আর্কাইভস, সেটিং (EDS)
|
● |
| আয়তন |
প্রধান ইউনিট-460(W)×600(D)×950(H)mm……1সেট
বাহ্যিক ভ্যাকুয়াম পাম্প-400(W)×160(D)×340(H)mm …1 সেট |
● |
| ওজন |
99 কেজি |
● |
| সরঞ্জাম পরিবেশ |
তাপমাত্রা: 15℃~30℃
আর্দ্রতা: 70% বা তার কম
পাওয়ার উত্স: একক ফেজ 200~240V AC, 1KW, 50/60Hz
|
● |
|
আনুষাঙ্গিক প্যাকেজ:
|
|
| প্রাক কেন্দ্রীভূত টংস্টেন ফিলামেন্ট |
5 পিসি/বক্স |
● |
|
নমুনা পর্যায়
|
15 মিমি ব্যাস।(10 খানা) |
● |
| 25 মিমি ব্যাস।(10 খানা) |
● |
| 15 মিমি 45° কাত (5 পিসি) |
● |
| 15 মিমি 90° টিল্ট (5 পিসি) |
● |
| উচ্চতা মান মাস্টার |
1ea |
● |
| অ্যালেন রেঞ্চ |
1 সেট |
● |
| SEM সফটওয়্যার সিডি |
1ea |
● |
| কার্বন পরিবাহী টেপ |
1 রোল |
● |
| কাঁচি |
1ea |
● |
| টুইজার |
1ea |
● |
| টুল বক্স |
1ea |
● |
দ্রষ্টব্য: ● মানে স্ট্যান্ডার্ড, ○ মানে ঐচ্ছিক
নমুনা পরীক্ষার ফলাফল
আমরা একটি ত্রুটিপূর্ণ স্ক্রু ব্যবহার করে একটি ব্যবহারিক পরীক্ষা পরিচালনা করেছি যা পরীক্ষাগারে নমুনা হিসাবে ফেলে দেওয়া হয়েছিল।ছবিগুলো নিম্নরূপ:
স্ক্রু, ×47, 30 kV, SE, উচ্চ ভ্যাকুয়াম
×100, 10kV, SE, উচ্চ ভ্যাকুয়াম
×100, 10kV, SE, উচ্চ ভ্যাকুয়াম

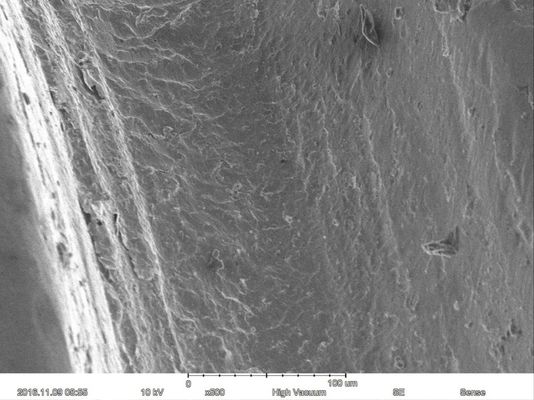

×500, 10kV, SE, উচ্চ ভ্যাকুয়াম
×500, 10kV, SE, উচ্চ ভ্যাকুয়াম
×1000, 10kV, SE, উচ্চ ভ্যাকুয়াম
অন্যান্য ছবি:
সিরামিক × 5000 ব্যাটারি উপাদান × 10K
ফাইটোপ্ল্যাঙ্কটন × 8000 পার্ল পাউডার × 1000
