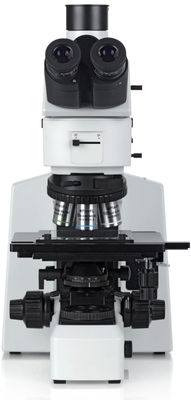

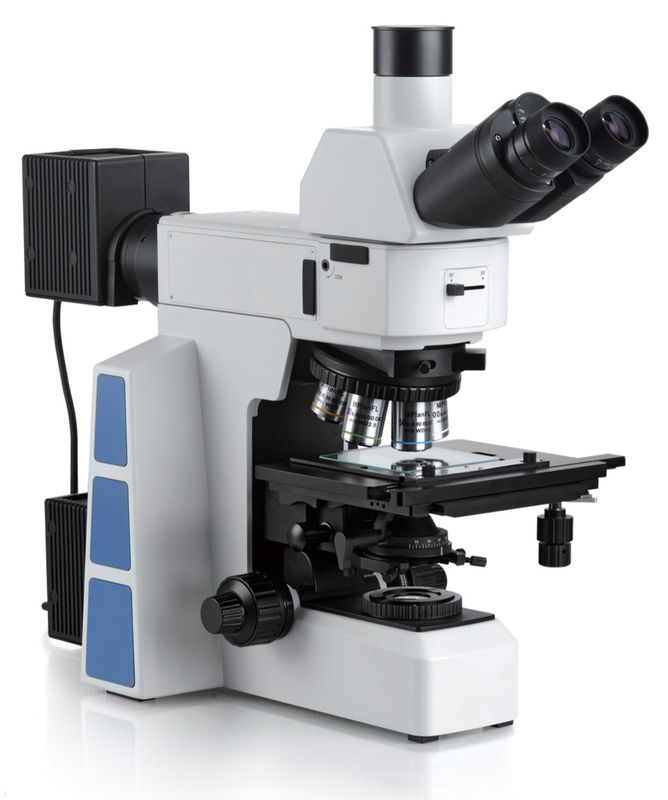

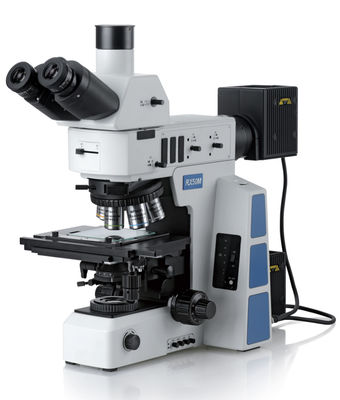

ইনফিনিটি ট্রিনোকুলার ডার্ক ফিল্ড ডিআইসি মেটালার্জিক্যাল ল্যাবরেটরি ইন্ডাস্ট্রিয়াল অপটিক্যাল মাইক্রোস্কোপ ক্যামেরা সহ
M10103 ইনফিনিটি ট্রিনোকুলার ডার্ক ফিল্ড ডিআইসি মেটালার্জিক্যাল ল্যাবরেটরি ইন্ডাস্ট্রিয়াল অপটিক্যাল মাইক্রোস্কোপ ক্যামেরা সহমেটালোগ্রাফি বলতে মূলত পদার্থ বিজ্ঞানের শাখাকে বোঝায় যেটি মাইক্রোস্ট্রাকচার, লো-পাওয়ার স্ট্রাকচার এবং উপাদানের ফ্র্যাকচারড স্ট্রাকচার বিশ্লেষণ, অধ্যয়ন এবং বৈশিষ্ট্য চিহ্নিত করতে অপটিক্যাল (মেটালোগ্রাফিক) মাইক্রোস্কোপ এবং স্টেরিও মাইক্রোস্কোপ ব্যবহার করে।এটি উপকরণের মাইক্রোস্ট্রাকচারের ইমেজিং এবং গুণগত বিশ্লেষণ উভয়ই অন্তর্ভুক্ত করে।পরিমাণগত বৈশিষ্ট্যের মধ্যে প্রয়োজনীয় নমুনা প্রস্তুতি এবং নমুনা পদ্ধতিও অন্তর্ভুক্ত।এটি প্রধানত উপাদানের ফেজ এবং গঠন, স্ফটিক দানা (সম্ভাব্য উপ-স্ফটিক সহ), সংখ্যা, রূপবিদ্যা, আকার, বন্টন, অভিযোজন, এবং অ-ধাতু অন্তর্ভুক্তির স্থানিক বিন্যাস এবং এমনকি নির্দিষ্ট স্ফটিক ত্রুটিগুলি (যেমন) প্রতিফলিত করে এবং চিহ্নিত করে স্থানচ্যুতি)।
বৈশিষ্ট্য:
- ব্যবহারকারীদের তীক্ষ্ণ ছবিগুলি প্রদান করতে বিশ্বের সেরা ইনফিনিটি ডাবল কালার কারেকশন এবং কনট্রাস্ট এনহ্যান্সমেন্ট (ICCS) অপটিক্যাল সিস্টেমটি গ্রহণ করুন৷
- 5 ধরণের উপরের অংশ, 3 ধরণের নীচের অংশ এবং দুটি কলামের সংমিশ্রণ ব্যবহার করে, এটি আপনার উপাদান সনাক্তকরণের প্রয়োজনীয়তা এবং অর্থনৈতিক ব্যয় অনুসারে নির্বিচারে এবং নমনীয়ভাবে একত্রিত করা যেতে পারে, যা স্বচ্ছ উপকরণ, অস্বচ্ছ উপকরণ এবং ফ্লুরোসেন্ট উপকরণগুলির বিশ্লেষণ উপলব্ধি করতে পারে।একই সময়ে, আপনার ভবিষ্যত পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করতে এটির একটি শক্তিশালী আপগ্রেড স্থান রয়েছে।
- শিল্পের বৃহত্তম মডেল উচ্চতা 380 মিমি পৌঁছতে পারে, আপনাকে অসাধারণ অপারেটিং স্থান প্রদান করে।
- ব্যবহারকারীর কাছাকাছি নমনীয়তা, সরঞ্জামের অংশগুলি আপগ্রেড করার জন্য কোনও পেশাদার কর্মীদের প্রয়োজন নেই এবং ব্যবহারকারী নিজেই অপারেশনটি সম্পূর্ণ করতে পারেন।
| আইটেম |
স্পেসিফিকেশন |
M10103A |
M10103B |
| অপটিক্যাল সিস্টেম |
ইনফিনিটি রঙ সংশোধন করা অপটিক্যাল সিস্টেম |
● |
● |
| পর্যবেক্ষণ |
উজ্জ্বল ক্ষেত্র / অন্ধকার ক্ষেত্র / পোলারাইজিং / ডিআইসি |
● |
● |
| আইপিস |
হাই আইপয়েন্ট ওয়াইড ফিল্ড প্ল্যান আইপিস PL10X25mm, ডায়োপ্টার সামঞ্জস্যযোগ্য |
● |
● |
| হাই আইপয়েন্ট ওয়াইড ফিল্ড প্ল্যান আইপিস PL10X25mm, রেটিকল সহ, ডায়োপ্টার সামঞ্জস্যযোগ্য |
○ |
○ |
| মাথা দেখা |
30°আঁকানো, খাড়া ছবি, ইনফিনিটি জেমেল ট্রিনোকুলার হেড যার ইন্টারপিউপিলারি দূরত্ব 50-76 মিমি, স্প্লিট রেশিও 100:0 বা 0:100 |
● |
● |
| 30° ঝোঁক, উল্টানো চিত্র, ইনফিনিটি জেমেল ট্রিনোকুলার হেড, ইন্টারপিউপিলারী দূরত্ব: 50mm~76mm;বিভাজন অনুপাত R:T=100:0 বা 20:80 বা 0:100 |
○ |
○ |
| 5-35° সামঞ্জস্যযোগ্য, খাড়া ইমেজ, ইনফিনিটি জেমেল ট্রিনোকুলার হেড, ইন্টারপিউপিলারি দূরত্ব: 50mm~76mm;বিভাজন অনুপাত R:T=100:0 বা 0:100 |
○ |
○ |
| উদ্দেশ্য |
বিডি সেমি-অ্যাপোক্রোম্যাটিক মেটালারজিকাল উদ্দেশ্য 5X/0.15, WD=13.5mm |
● |
● |
| বিডি সেমি-অ্যাপোক্রোম্যাটিক মেটালার্জিকাল উদ্দেশ্য 10X/0.30, WD=9mm |
● |
● |
| বিডি সেমি-অ্যাপোক্রোম্যাটিক মেটালারজিকাল উদ্দেশ্য 20X/0.50, WD=2.5mm |
● |
● |
| বিডি সেমি-অ্যাপোক্রোম্যাটিক মেটালারজিকাল উদ্দেশ্য 50X/0.80, WD=1.0mm |
● |
● |
| BD সেমি-অ্যাপোক্রোম্যাটিক মেটালার্জিকাল উদ্দেশ্য 100X/0.90, WD=1.0mm |
● |
● |
| বিডি সেমি-অ্যাপোক্রোম্যাটিক মেটালার্জিকাল উদ্দেশ্য 20X/0.40, LWD=8.5mm |
○ |
○ |
| উজ্জ্বল ক্ষেত্র আধা-অ্যাপোক্রোম্যাটিক ধাতুবিদ্যার উদ্দেশ্য 5X/0.15, WD = 19.5 মিমি |
○ |
○ |
| উজ্জ্বল ক্ষেত্র আধা-অ্যাপোক্রোম্যাটিক ধাতুবিদ্যার উদ্দেশ্য 10X/0.30, WD = 10.9 মিমি |
○ |
○ |
| উজ্জ্বল ক্ষেত্র আধা-অ্যাপোক্রোম্যাটিক ধাতুবিদ্যার উদ্দেশ্য 20X/0.50, WD = 3.20 মিমি |
○ |
○ |
| উজ্জ্বল ক্ষেত্র আধা-অ্যাপোক্রোম্যাটিক ধাতুবিদ্যার উদ্দেশ্য 50X/0.80, WD = 1.20 মিমি |
○ |
○ |
| উজ্জ্বল ক্ষেত্র আধা-অ্যাপোক্রোম্যাটিক ধাতুবিদ্যার উদ্দেশ্য 100X/0.90, WD = 1.0mm |
○ |
○ |
| সংশোধন রিং 50X/0.70, WD=2.3~2.9mm সহ সেমি-অ্যাপোক্রোম্যাটিক উদ্দেশ্য |
○ |
○ |
| ডিআইসি সংযুক্তি |
বিডি উদ্দেশ্যের জন্য আবেদন করুন |
○ |
○ |
| নাকের পিস |
বিডি সেক্সটুপল নোজপিস (ডিআইসি স্লট সহ) |
● |
● |
| বিডি কুইন্টুপল নাকপিস (ডিআইসি স্লট সহ) |
○ |
○ |
| উজ্জ্বল ফিল্ড সেক্সটুপল নাকপিস (ডিআইসি স্লট সহ) |
○ |
○ |
| উজ্জ্বল ফিল্ড সেপটুপল নাকপিস (ডিআইসি স্লট সহ) |
○ |
○ |
| ফ্রেম |
প্রতিফলিত/প্রেরিত শরীর, নিম্ন অবস্থানের সমাক্ষীয় মোটা এবং সূক্ষ্ম সমন্বয়, মোটা সমন্বয় দূরত্ব: 25 মিমি;সূক্ষ্ম নির্ভুলতা: 0.001 মিমি।মোটা সমন্বয় স্টপ এবং নিবিড়তা সমন্বয় সঙ্গে.অন্তর্নির্মিত 100-240V প্রশস্ত ভোল্টেজ ট্রান্সফরমার, ডাবল-ওয়ে পাওয়ার আউটপুট।তীব্রতা ডিজিটাল সেট এবং রিসেট দ্বারা সামঞ্জস্যযোগ্য;প্রতিফলন এবং সংক্রমণের জন্য সুইচ, অন্তর্নির্মিত প্রেরিত ফিল্টার LBD/ND6/ND25) |
● |
|
| প্রতিফলিত শরীর, নিম্ন অবস্থানের সমাক্ষীয় মোটা এবং সূক্ষ্ম সমন্বয়, মোটা সমন্বয় দূরত্ব: 25 মিমি;সূক্ষ্ম নির্ভুলতা: 0.001 মিমি।মোটা সমন্বয় স্টপ এবং নিবিড়তা সমন্বয় সঙ্গে.অন্তর্নির্মিত 100-240V প্রশস্ত ভোল্টেজ ট্রান্সফরমার।ডিজিটাল সেট এবং রিসেট দ্বারা তীব্রতা সামঞ্জস্যযোগ্য। |
|
● |
| প্রতিফলিত আলোকযন্ত্র |
আইরিস ফিল্ড ডায়াফ্রাম এবং অ্যাপারচার ডায়াফ্রাম সহ বিডি রিফ্লেক্টেড ইলুমিনেটর, সেন্ট্রাল অ্যাডজাস্টেবল।ফিল্টার স্লট এবং পোলারাইজিং স্লট সহ।উজ্জ্বল এবং অন্ধকার ক্ষেত্রের জন্য সুইচ সহ |
● |
● |
| ছাঁকনি |
প্রতিফলিত আলোর জন্য হস্তক্ষেপ ফিল্টার, প্রাকৃতিক |
● |
● |
| প্রতিফলিত আলোর জন্য হস্তক্ষেপ ফিল্টার, নীল≤480nm |
○ |
○ |
| হস্তক্ষেপ ফিল্টার, সবুজ: 520nm-570nm, প্রতিফলিত আলোর জন্য |
○ |
○ |
| হস্তক্ষেপ ফিল্টার, লাল: 630nm-750nm, প্রতিফলিত আলোর জন্য |
○ |
○ |
| বাতির ঘর |
12V100W হ্যালোজেন ল্যাম্প পায়ের পাতার মোজাবিশেষ, কেন্দ্র প্রাক সেট. |
● |
● |
| 12V/100W হ্যালোজেন বাল্ব (ফিলিপস 7724) |
● |
● |
| মঞ্চ |
4 ইঞ্চি তিন স্তর যান্ত্রিক পর্যায় সঙ্গে গ্লাস প্লেট (RT মডেলের জন্য) / ধাতব প্লেট (R মডেলের জন্য), চলন্ত পরিসীমা: 102mm(Y)*105mm(X) |
● |
● |
| রোটারি ওয়ার্কিং টেবিল |
2"/3"/4" ওয়েফারে প্রয়োগ করুন |
● |
● |
| কনডেন্সার |
সুইং-আউট টাইপ অ্যাক্রোম্যাটিক কনডেন্সার (NA0.9) |
● |
|
| পোলারাইজার |
স্থির পোলারাইজার |
● |
● |
| বিশ্লেষক |
360° রেটেবল বিশ্লেষক |
● |
● |
| স্থির বিশ্লেষক |
○ |
○ |

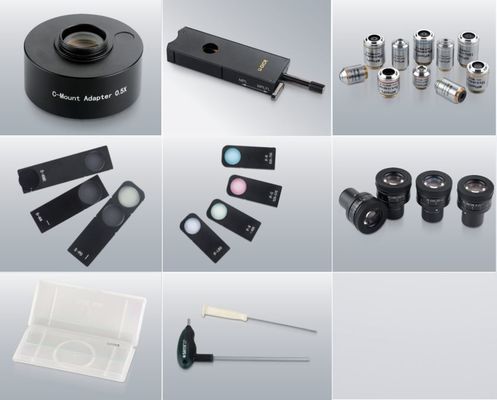

| ফোকাসিং সি-মাউন্ট |
1X ফোকাসিং সি-মাউন্ট |
● |
● |
| 0.35X ফোকাসিং সি-মাউন্ট |
○ |
○ |
| 0.5X ফোকাসিং সি-মাউন্ট |
○ |
○ |
| 0.65X ফোকাসিং সি-মাউন্ট |
○ |
○ |
| স্টেজ মাইক্রোমিটার |
উচ্চ নির্ভুলতা পর্যায় মাইক্রোমিটার (0.01 মিমি) |
○ |
○ |
| অ্যালেন কি |
টাইপ4 |
● |
● |
| টাইপ5 |
● |
● |
| প্যাকিং |
স্পঞ্জ + ভিতরের বাক্স + শক্ত কাগজ (একক প্যাকের জন্য) |
● |
● |
দ্রষ্টব্য: ● মানে স্ট্যান্ডার্ড, ○ মানে ঐচ্ছিক
ক্রমাগত অন্বেষণ এবং স্ব-অতিক্রমের দর্শনকে মেনে চলা, চেহারা এবং ফাংশনে অনেক অগ্রগামী নকশা সহ গবেষণার জন্য নতুন M10103 ধাতব মাইক্রোস্কোপ, একটি নিখুঁত সনাক্তকরণ সমাধান প্রদান করতে এবং শিল্প ক্ষেত্রের একটি নতুন প্যাটার্ন বিকাশের জন্য জন্মগ্রহণ করেছে।
মাল্টি-বিভাজন অনুপাত সহ মাথা দেখা
M10103 দেখার মাথা বিভাজন অনুপাতের জন্য একাধিক বিকল্পের সাথে ডিজাইন করা হয়েছে।ওয়াইড বিম ইমেজিং সিস্টেমের সাথে, 26.5 মিমি সুপার ওয়াইড ফিল্ড অফ ভিউ পাওয়া যায়।খাড়া ছবি সহ ত্রিনোকুলার মাথা, বিভাজন অনুপাত বাইনোকুলার: ট্রিনোকুলার = 100:0 বা 0:100।নমুনাগুলির চলন্ত দিকটি পর্যবেক্ষণের মতোই।ট্রাইনোকুলার হেড ইনভার্টেড ইমেজ, স্প্লিটিং রেশিও বাইনোকুলার: ট্রিনোকুলার=100:0 বা 20:80 বা 0:100।আইপিস টিউব বা ক্যামেরা টিউবে 100% আলোকে কেন্দ্রীভূত করা ছাড়া, আইপিস টিউব থেকে 20% আলো এবং ক্যামেরা টিউবে 80% আলো সহ আরেকটি বিকল্প রয়েছে, যাতে আইপিস পর্যবেক্ষণ এবং চিত্র আউটপুট একই সময়ে উপলব্ধ হতে পারে।
মেরুকরণ সিস্টেম
পোলারাইজেশন সিস্টেমে পোলারাইজার এবং বিশ্লেষক সেমিকন্ডাক্টর এবং PCB সনাক্তকরণে বিপথগামী আলো দূর করতে অবদান রাখে, স্পষ্ট বিবরণ সহ চিত্র অর্জনযোগ্য।বিকল্পের জন্য স্থির বিশ্লেষক এবং ঘূর্ণনযোগ্য বিশ্লেষক আছে।নমুনাটি 360 সহ বিভিন্ন মেরুকরণ কোণে পর্যবেক্ষণ করা যেতে পারে.ঘূর্ণনযোগ্য বিশ্লেষক।এছাড়াও, এই পোলারাইজেশন সিস্টেমটি একটি নতুন উন্নত ডিআইসি সংযুক্তি ইনস্টল করার পরে নোমারস্কি ডিফারেন্সিয়াল ইন্টারফারেন্স কনট্রাস্ট সিস্টেমে আপগ্রেড করা যেতে পারে।
নোমারস্কি ডিফারেনশিয়াল ইন্টারফারেন্স কনট্রাস্ট সিস্টেম
ভূপৃষ্ঠের তীক্ষ্ণ অ্যাস্পেরিটগুলি যা উজ্জ্বল ক্ষেত্রে পাওয়া যায় না, উচ্চ বৈপরীত্য পটভূমি তৈরি করতে U-DICR সংযুক্তি ব্যবহার করে সনাক্ত করা যায়।এটি LCD এর পরিবাহী কণা, নির্ভুল ডিস্কের পৃষ্ঠের স্ক্র্যাচ পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

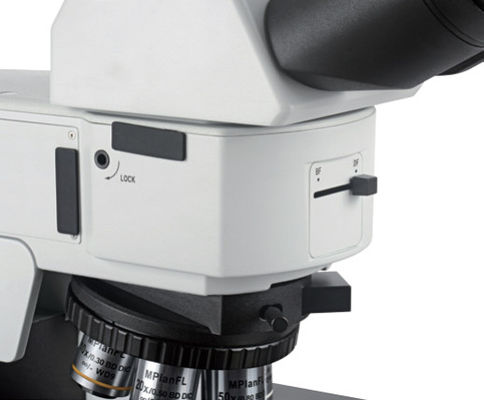

নিরপেক্ষ ঘনত্বের ফিল্টার এবং BF এবং DF এর সুইচের মধ্যে সংযোগ
ইলুমিনেটরের সামনের লিভারটি উজ্জ্বল ক্ষেত্র এবং অন্ধকার ক্ষেত্রের মধ্যে পরিবর্তন করতে ব্যবহৃত হয় এবং এটি একটি নিরপেক্ষ ঘনত্বের ফিল্টার (ND50) এর সাথে মিলিত হয়।আপনি যখন DF থেকে BF-এ স্যুইচ করেন, অন্তর্নির্মিত ND50 ফিল্টার আলোর তীব্রতা, আরও বৈজ্ঞানিক এবং আরও আরামদায়ক ক্ষয় করতে ভূমিকা নেয়।

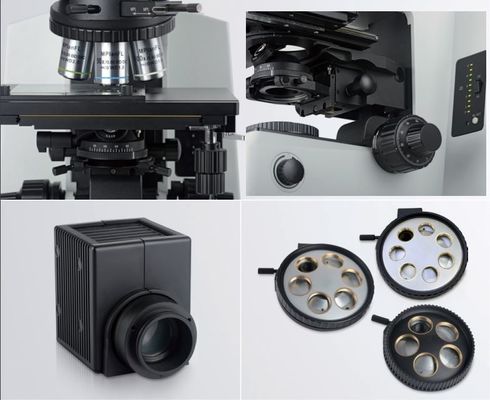

ঐচ্ছিক নাকের টুকরা
একাধিক নাকপিসের অপটিক্যাল অক্ষ এবং ঘূর্ণন অক্ষের মধ্যে অন্তর্ভুক্ত কোণটি 15° এ কমে গেছে।এটি কেন্দ্রীভূত এবং ফোকাস করার সঠিকতা উন্নত করতে সহায়ক।সর্বাধিক সাতটি উদ্দেশ্য একই সময়ে একত্রিত করা যেতে পারে।নিম্ন থেকে উচ্চ পর্যন্ত ক্রমাগত এবং যুক্তিসঙ্গত বৃদ্ধি, অর্জনযোগ্য।
Ergonomic নকশা
■ ফ্রেমের ডানদিকে অবস্থিত ডিমিং ডিভাইসের মাধ্যমে তীব্রতা নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে।ভোল্টেজ পরিবর্তন অল-ডিজিটাল প্রদর্শন.একই সময়ে তীব্রতা এবং সমাক্ষ ফোকাস সামঞ্জস্য করা, কাজের দক্ষতা উন্নত করে।
■ প্রতিফলিত বা প্রেরিত আলোকসজ্জা ডিজিটাল ডিমিং ডিসপ্লেতে বোতাম দ্বারা সুইচ করা যেতে পারে।RE-SET বোতাম ব্যবহার করে আলোর তীব্রতা প্রায় 8V-এ রাখা (ডিমিং ডিসপ্লেতে একটি ক্যামেরা চিহ্ন সহ), এটি ফটোমাইক্রোগ্রাফির জন্য একটি সর্বোত্তম ভোল্টেজ।
■ তিনটি স্ট্যান্ডার্ড ফিল্টার সহ চারটি বিল্ট-ইন ফিল্টার হোল্ডার, ঐচ্ছিক ফিল্টারের জন্য একটি খালি ধারক।সমস্ত ফিল্টার লিভার টেনে অপটিক্যাল পথের বাইরে সরানো যেতে পারে।
■ টান সামঞ্জস্য সহ নিম্ন অবস্থানের সমাক্ষীয় ফোকাসিং সিস্টেম, মোটা পরিসীমা 25 মিমি এবং সূক্ষ্ম নির্ভুলতা 0.001 মিমি।একটি ক্ষুদ্র নমুনার উচ্চতা, যেমন সোল্ডার বলের, পরিমাপ করা যেতে পারে।
ডান হাতে সামঞ্জস্য সহ মঞ্চ
4 ইঞ্চি ডাবল-লেয়ার যান্ত্রিক পর্যায়, এটি লক ডিভাইসের সাথে Y অক্ষের গতিবিধি সীমিত করতে।অনুপস্থিত এড়াতে এটি অনুভূমিক সনাক্তকরণে ব্যাপকভাবে ব্যবহৃত হয়।প্রেরিত আলোর জন্য গ্লাস প্লেট সংযুক্ত করা যায়।
প্রেরিত এবং প্রতিফলিত ইলুমিনেটর
PHILIPS 7724 হ্যালোজেন বাল্ব সহ 12V 100W দীর্ঘ জীবনকালের ল্যাম্প-হাউস, এটি উজ্জ্বল এবং অভিন্ন আলো প্রদান করে।নতুন সুইং-আউট টাইপ অ্যাক্রোম্যাটিক কনডেনসার (NA0.9) নিম্ন বিবর্ধনে কোহলার আলোকসজ্জার কার্যক্ষমতাকে অনুকূল করে এবং বর্ণ ও গোলাকার বিকৃতি সংশোধন করে।
পেশাদার LWD আধা-অ্যাপোক্রোমেটিক ধাতুবিদ্যার উদ্দেশ্য
■ বিডি উদ্দেশ্যগুলি সর্ব-উদ্দেশ্যের জন্য ডিজাইন করা হয়েছে, উজ্জ্বল ক্ষেত্র/অন্ধকার ক্ষেত্র/পোলারাইজিং/ডিআইসি পর্যবেক্ষণের জন্য উপলব্ধ।প্রচুর আলোর সাথে, নমুনা পরিদর্শনের দক্ষতা উন্নত হয়।
■ কঠোরভাবে উচ্চ ট্রান্সমিট্যান্স লেন্স এবং উন্নত আবরণ প্রযুক্তি ব্যবহার করে, এটি নমুনার প্রাকৃতিক রঙ পুনরুদ্ধার করে।
■ অ্যালুমিনিয়াম কভার ওজন কমায়, দূষণ রোধ করে, এবং নাকপিসের নিয়ন্ত্রণযোগ্যতাও উন্নত করে।
■ সেমি এপোক্রোম্যাটিক ডিজাইন ছবির বৈসাদৃশ্য এবং সংজ্ঞা উন্নত করে।
■ দীর্ঘ কাজের দূরত্ব পেশাদার সনাক্তকরণের চাহিদা পূরণ করে, এটি সমস্ত ধরণের শিল্প ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়।
■ এই উদ্দেশ্যগুলিও ফ্লুরোসেন্স পর্যবেক্ষণে ব্যবহার করা যেতে পারে।
■ বিকল্পের জন্য পেশাদার LWD উজ্জ্বল ক্ষেত্রের উদ্দেশ্য।
হাই আই-পয়েন্ট আল্ট্রা ওয়াইড ফিল্ড প্ল্যান আইপিস
■ M10103 আইপিস 22 মিমি প্রথাগত দৃষ্টিভঙ্গি ক্ষেত্র ভেদ করে, 25 মিমি এবং 26.5 মিমি পর্যন্ত পৌঁছায়, অনেক মসৃণ এবং বিস্তৃত ক্ষেত্র, কাজের দক্ষতা উন্নত করতে সহায়ক।
■ আইপিস টিউবে আইপিস সন্নিবেশে পিন সনাক্ত করা, সহজে ফোকাস করার জন্য আইপিস ঠিক করা।-8 থেকে +5 পর্যন্ত ডায়োপ্টারের বৃহত্তর সামঞ্জস্যযোগ্য পরিসর, বিভিন্ন ব্যবহারকারীর আরও চাহিদা পূরণ করে।
■ বাইরের বিপথগামী আলো এড়াতে আইপিস কাপ চালু করা যেতে পারে।চশমা পরিধানকারীদের চশমা এবং চোখের পিস উভয়ের সুরক্ষার জন্য কাপটি নামিয়ে দেওয়া উচিত।
M10103 বহু-পর্যবেক্ষণের জন্য উপলব্ধ, যেমন উজ্জ্বল ক্ষেত্র, অন্ধকার ক্ষেত্র (শুধু প্রতিফলিত আলো), পোলারাইজিং, DIC (শুধুমাত্র প্রতিফলিত আলো)।
M10103 অপটিক্যাল মেটালার্জিক্যাল মাইক্রোস্কোপ সাইজ (মিমি)
M10103 সিরিজ মেটালার্জিক্যাল মাইক্রোস্কোপ জেনারেল লেআউট ডায়াগ্রাম
